冷熱沖擊試驗箱

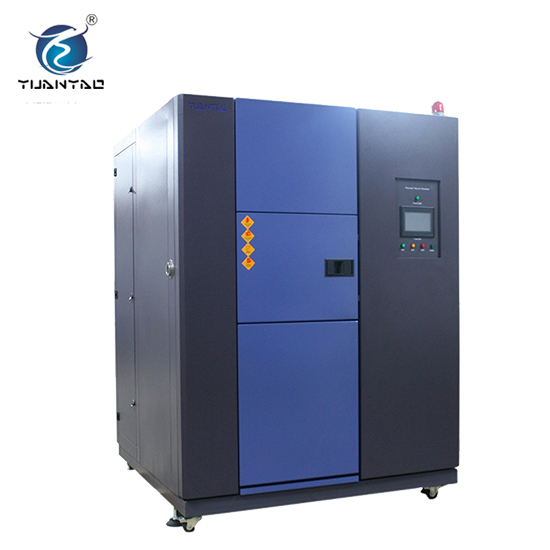

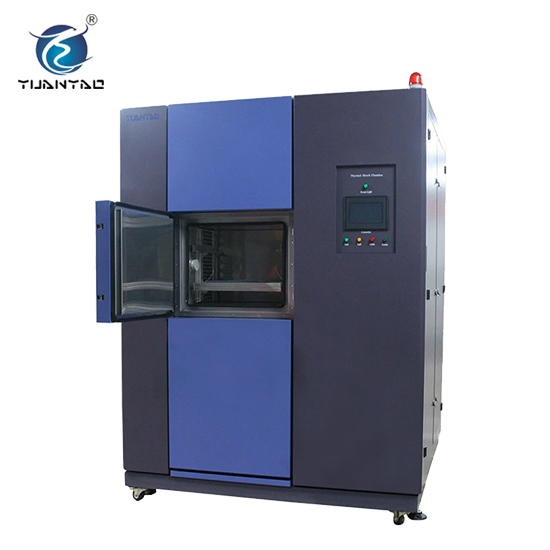

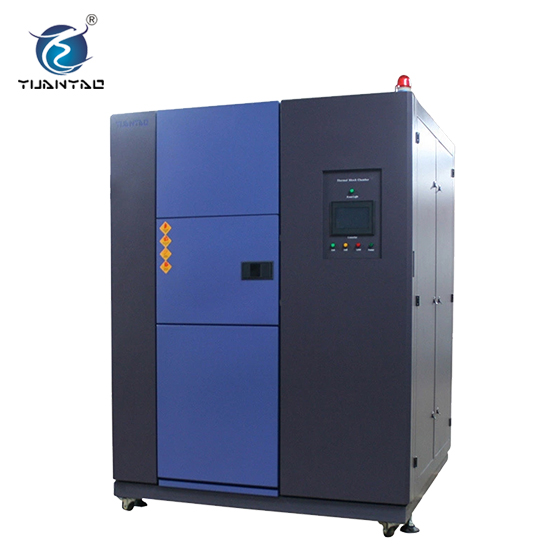

三槽式冷熱沖擊試驗箱

型號:YTST-050 YTST-080 YTST-108 YTST-216 YTST-252

主要參數

溫度沖擊范圍：-40℃/-55℃/-60℃ ～+150℃
溫度恢復時間：3～5分鐘
有著獨立高溫區 、低溫區和測試區
有風冷/水冷模式可選擇

咨詢我們

產品參數 產品描述產品特點

型號	YTST-050	YTST-080	YTST-108	YTST-216	YTST-252
吊籃尺寸	36×35×40	50×40×40	60×40×45	60×60×60	60×70×60
外箱尺寸	128x182x205	142x192x205	152x192x210	215x213x205	215x223x205
預熱溫度范圍	+60℃ ～ +200℃
預冷溫度范圍	-10℃～-40℃，-10℃～-60℃，-10℃～-70℃
沖擊溫度范圍	-40℃～+150℃，-55℃～+150℃，-60℃～+150℃
溫度波動度	±2℃
溫度恢復時間	<5min
吊籃移動時間	15秒內
升降溫時間	Average 3℃/min for heating, 1℃/min for cooling (empty)
外箱材質	冷軋板+烤漆
內箱材質	SUS#304不銹鋼板
隔熱材質	PU+玻璃棉
加熱系統	SUS#不銹鋼高速加熱絲
制冷系統	壓縮機+翅片式蒸發器+風冷（水冷）冷凝器
控制器	觸摸液晶顯示屏 + SSR + PID
附件	真空玻璃觀察窗通電測試孔（50mm）控制狀態指示燈室內燈隔層架（可自由調節2個）
安全裝置	過熱保護斷路器壓縮機過載保護 控制系統過載保護 過載指示燈相序保護 高壓低壓保護 超溫保護 風機過流保護
電源	AC 3Ψ380V 60/50Hz
定制服務	非標特殊要求，可定制

型號	YTST-050	YTST-080	YTST-108	YTST-216	YTST-252
吊籃尺寸	36×35×40	50×40×40	60×40×45	60×60×60	60×70×60
外箱尺寸	128x182x205	142x192x205	152x192x210	215x213x205	215x223x205
預熱溫度范圍	+60℃ ～ +200℃
預冷溫度范圍	-10℃～-40℃，-10℃～-60℃，-10℃～-70℃
沖擊溫度范圍	-40℃～+150℃，-55℃～+150℃，-60℃～+150℃
溫度波動度	±2℃
溫度恢復時間	<5min
吊籃移動時間	15秒內
升降溫時間	Average 3℃/min for heating, 1℃/min for cooling (empty)
外箱材質	冷軋板+烤漆
內箱材質	SUS#304不銹鋼板
隔熱材質	PU+玻璃棉
加熱系統	SUS#不銹鋼高速加熱絲
制冷系統	壓縮機+翅片式蒸發器+風冷（水冷）冷凝器
控制器	觸摸液晶顯示屏 + SSR + PID
附件	真空玻璃觀察窗通電測試孔（50mm）控制狀態指示燈室內燈隔層架（可自由調節2個）
安全裝置	過熱保護斷路器壓縮機過載保護 控制系統過載保護 過載指示燈相序保護 高壓低壓保護 超溫保護 風機過流保護
電源	AC 3Ψ380V 60/50Hz
定制服務	非標特殊要求，可定制

三槽式冷熱沖擊試驗箱用途：
是金屬、塑料、橡膠、電子、汽車配件等材料行業必備的測試設備，用于測試材料結構或復合材料在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害，可確認產品的品質。

冷熱沖擊試驗箱又叫溫度沖擊試驗箱，又稱高低溫沖擊試驗箱、冷熱沖擊試驗箱、冷熱沖擊試驗機，適用于對電工、電子及其他產品、零部件及材料進行高低溫溫度冷熱沖擊試驗的環境試驗箱設備，可滿足電工電子產品及軍用設備等環境試驗 - 高溫試驗/低溫試驗/溫度變化試驗/高低溫沖擊試驗/溫度沖擊試驗/冷熱沖擊試驗。

冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業的環境試驗設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。

滿足標準：

GB-2423.1-2008(IEC68-2-1)試驗A：低溫試驗方法

GB-2423.2-2008(IEC68-2-2)試驗B：高溫試驗方法

GJBl50.3-2009(MIL-STD-810D)高溫試驗方法

GJBl50.4-2009(MIL-STD-810D)低溫試驗方法

GJBl50.5-2009溫度沖擊試驗方法

冷熱沖擊試驗箱工作原理：

冷熱沖擊試驗箱分為預熱區、測試區、預冷區三部分，采用獨特之?dāng)酂峤Y(jié)及蓄熱，蓄冷效果，采用冷熱風路切換方式導入試品中，做冷熱沖擊測試。冷熱沖擊試驗箱各部分使用的原理：

1、預熱區：中央控制器從感溫元件檢測即時信號，與設定溫度信號進行比較，得到比較信號，由儀表 PID 邏輯電路輸出信號，控制固態繼電器的導通或關斷的時間比例，調節加熱器輸出功率大小，從而達到自動控溫的目的。

2、測試區：由儀表自動控制高低溫氣閥，在低溫區或高溫區之間切換，分別與高溫箱或低溫箱形成閉路空氣循環系統，迅速達到試驗的目標溫度。試驗箱內溫度狀態由風道中的加熱器、蒸發器及風機的運作狀態決定。冷熱沖擊試驗箱運作室內采用強制軸流“散性”式回圈風運作，可以大大提高設備運行的波動度、均勻度等參數。

3、預冷區：箱內溫度狀態由風道中的加熱器、蒸發器以及風機的運作狀態決定。經過膨脹閥節流流出的制冷劑進入運作室內蒸發器后，吸收運作室內的熱量并氣化，使運作室溫度降低；氣化后的介質被壓縮機吸入并壓縮成高溫、高壓氣體進入冷凝器中被冷凝成液體，再經篩檢程式，通過膨脹閥節流后，重新又進入運作室內蒸發器中吸熱并氣化，然后再被壓縮機吸入壓縮。如此往復運作，使運作室溫度降到設置的溫度要求。
